Forged Steel Trunnion Pob Valve -FLANGE

Guocheng Valve Group Co., Ltd.LTD. yog ib qho ntawm Tuam Tshoj FORGED TRUNNION BALL VALVE manufacturers, txais tos rau cov lag luam wholesale pheej yig FORGED TRUNNION BALL VALVE los ntawm peb lub hoobkas.

FORGED TRUNNION BALL VALVE

Lub trunnion pob valve yog siv los txiav tawm lossis txuas cov xov xwm hauv ntau yam Class150 ~ Class2500. Cov li qub ua los ntawm cov khoom sib txawv yog tsim rau ntau yam xov xwm xws li dej, chav, roj, liquefied gas, natural gas, thee gas, nitric acid, oxidizer, urea thiab lwm yam. Cov hom kev tsav tsheb muaj xws li kev tuav haujlwm thiab hluav taws xob ua haujlwm. Kev sib txuas xaus tuaj yeem yog flange lossis taub qab vuam.

STRUCTURAL NTA

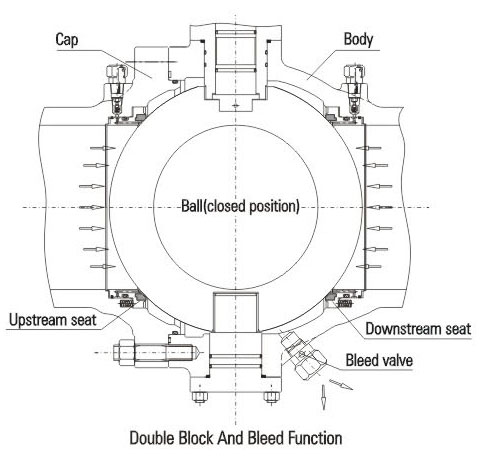

1. Ob Chav Thaiv Thiab Ntshav (DBB)
Thaum lub valve raug kaw thiab qhov nruab nrab kab noj hniav yog emptied los ntawm qhov tso tawm valve, lub rooj zaum pem hauv ntej thiab hauv qab yuav ua rau nws tus kheej thaiv cov kua dej ntawm qhov nkag thiab qhov hluav taws xob kom paub txog ob chav thaiv kev ua haujlwm. Lwm lub luag haujlwm ntawm cov khoom tso tawm yog tias lub rooj zaum valve tuaj yeem kuaj xyuas yog tias muaj qhov xau thaum lub sijhawm kuaj. Tsis tas li ntawd, cov khoom tso rau hauv lub cev tuaj yeem ntxuav thiab tawm los ntawm cov khoom siv tawm kom txo tau kev puas tsuaj rau lub rooj zaum los ntawm impurities hauv nruab nrab.

2. Tsawg ua haujlwm torque
Lub trunnion pipeline pob valve txais cov qauv trunnion pob thiab ntab valve lub rooj zaum, thiaj li ua tiav lub zog qis hauv kev ua haujlwm siab. Nws siv nws tus kheej-lubricating PTFE thiab zawv zawg bearing los txo cov kev sib txhuam coefficient mus rau qis tshaj nyob rau hauv nrog rau lub siab siv thiab siab fineness qia.

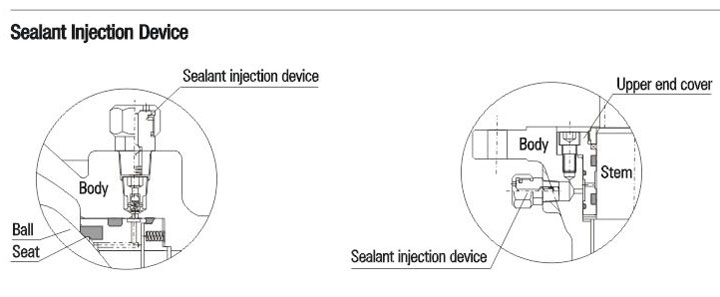

3. Emergency Sealing Device
Lub pob li qub nrog txoj kab uas hla ntau dua lossis sib npaug li 6 "(DN150) yog txhua yam tsim los nrog cov khoom siv sib khi rau ntawm qia thiab lub rooj zaum. Thaum lub nplhaib lub rooj zaum lossis qia O lub nplhaib raug puas vim yog kev sib tsoo, cov khoom sib txuas sib txuas tuaj yeem raug txhaj tshuaj los ntawm cov khoom siv sealant kom tsis txhob cuam tshuam nruab nrab ntawm lub nplhaib thiab qia. Yog tias tsim nyog, cov txheej txheem sib khi tuaj yeem siv rau kev ntxuav thiab lubricating lub rooj kom nws huv.

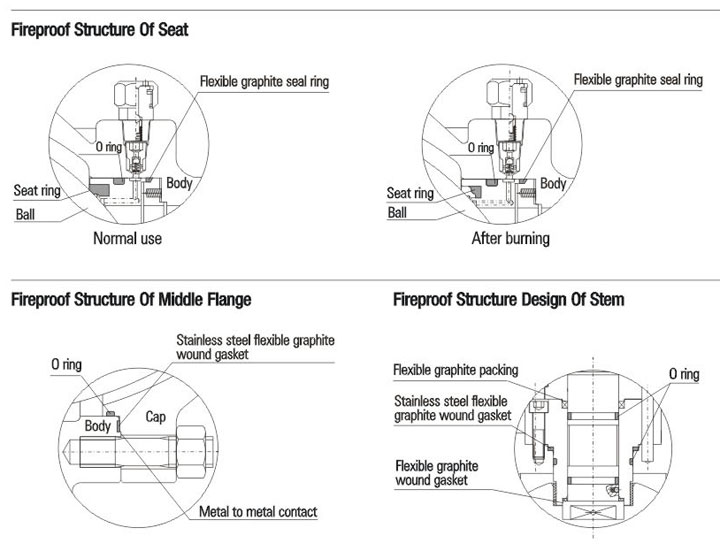

4. Fireproof Structure Tsim
Nyob rau hauv cov ntaub ntawv ntawm hluav taws kub thaum siv lub valve, lub rooj zaum nplhaib, qia O nplhaib thiab nruab nrab flange O nplhaib ua los ntawm PTFE, roj hmab los yog lwm yam ntaub ntawv uas tsis yog-hlau yuav decomposed los yog puas nyob rau hauv lub kub kub. Nyob rau hauv lub siab ntawm nruab nrab lub pob valve yuav thawb lub rooj zaum retainer sai sai ntawm lub pob kom lub nplhaib foob hlau hu rau lub pob thiab tsim cov hlau auxiliary rau hlau sealing qauv, uas muaj peev xwm tswj tau zoo valve to. Cov qauv hluav taws xob tsim hluav taws xob tsim ntawm trunnion pipeline pob valve ua raws li cov cai hauv API 607, API 6FA, BS 7655 thiab lwm yam qauv.

5. Anti-static Structure
Lub pob valve yog muab nrog cov qauv tiv thaiv zoo li qub thiab siv cov khoom siv hluav taws xob zoo li qub los tsim cov channel zoo li qub ntawm lub pob thiab lub cev los yog tsim cov channel zoo li qub ntawm lub pob thiab lub cev los ntawm cov qia, thiaj li tso tawm cov hluav taws xob zoo li qub uas ua rau dut rau kev sib txhuam thaum lub sij hawm qhib thiab kaw lub pob thiab lub rooj zaum los ntawm cov raj xa dej, tsis txhob muaj hluav taws kub los yog tawg uas yuav tshwm sim los ntawm kev ruaj ntseg zoo li qub.
6. Txhim khu kev ruaj ntseg sealing qauv
Lub rooj sib khi yog pom tau los ntawm ob lub rooj zaum ntab. Lawv tuaj yeem ntab axially los thaiv cov kua dej, suav nrog lub pob sealing thiab lub cev sealing. Qhov tsis tshua muaj siab sealing ntawm lub rooj zaum valve yog pom tau los ntawm lub caij nplooj ntoos hlav ua ntej zawm. Tsis tas li ntawd, cov nyhuv piston ntawm lub rooj zaum valve yog qhov tsim nyog, uas paub txog kev kub siab sealing los ntawm lub siab ntawm nruab nrab nws tus kheej. Ob hom kev sib khi hauv qab no tuaj yeem ua tiav.
7. Ib leeg Sealing (tsis siv neeg siab nyem hauv nruab nrab kab noj hniav ntawm Valve)
Feem ntau, cov qauv sealing ib leeg yog siv, uas yog, tsuas yog muaj kev sib khi nkaus xwb. Raws li kev ywj pheej lub caij nplooj ntoos hlav loaded upstream thiab downstream sealing rooj yog siv, lub over-pressure nyob rau hauv lub valve kab noj hniav yuav kov yeej lub pre-tightening nyhuv ntawm lub caij nplooj ntoos hlav, thiaj li yuav ua rau lub rooj zaum tso tawm ntawm lub pob thiab paub tsis siv neeg siab nyem rau ntawm downstream.

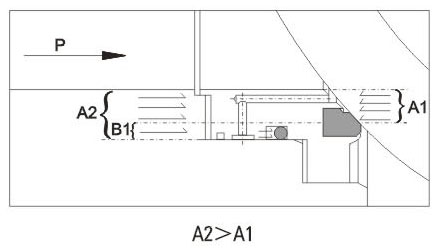

Sab saum toj: Thaum lub rooj txav axially raws li lub valve, lub siab P tawm rau ntawm qhov chaw ntws (inlet) ua rau lub zog rov qab ntawm A1. Raws li A2 siab dua A1, A2-A1 = B1, lub zog ntawm B1 yuav thawb lub rooj zaum rau lub pob thiab paub txog kev sib khi nruj ntawm qhov chaw ntws.

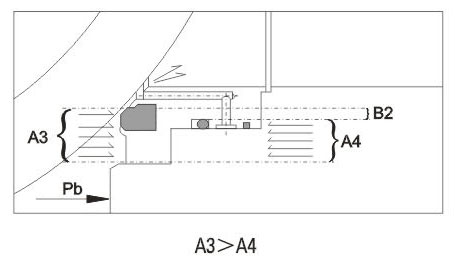

Sab hauv qab: Thaum lub siab Pb nyob rau hauv lub valve kab noj hniav nce, lub zog tawm ntawm A3 yog siab dua li ntawm A4. Raws li A3-A4 = B2, lub siab sib txawv ntawm B2 yuav kov yeej lub caij nplooj ntoos hlav quab yuam kom lub rooj zaum tso tawm ntawm lub pob thiab paub txog lub siab nyem ntawm valve kab noj hniav mus rau qhov chaw qis. Tom qab ntawd, lub rooj zaum thiab pob yuav raug kaw dua lub caij nplooj ntoos hlav ua haujlwm.

8. Ob chav Sealing (ob chav Piston)
Lub trunnion pipeline pob valve tuaj yeem tsim nrog ob chav sealing qauv ua ntej thiab tom qab lub pob rau qee qhov kev pabcuam tshwj xeeb thiab cov neeg siv khoom xav tau. Nws muaj ob piston nyhuv. Nyob rau hauv ib txwm mob, lub valve feem ntau txais yuav thawj sealing. Thaum lub rooj zaum tseem ceeb sealing puas lawm thiab ua rau to. Lub rooj zaum thib ob tuaj yeem ua lub luag haujlwm ntawm kev sib khi thiab txhim kho kev sib khi kev ntseeg siab.

Lub rooj zaum txais cov qauv ua ke. Lub foob tseem ceeb yog hlau rau hlau foob. Lub foob thib ob yog fluorine roj hmab O nplhaib uas tuaj yeem ua kom lub pob valve ncav cuag cov npuas qib sealinge. Thaum lub siab sib txawv tsawg heev, lub sealing lub rooj yuav nias lub pob los ntawm lub caij nplooj ntoos hlav txiav txim kom paub qhov tseem ceeb sealing. Thaum lub siab sib txawv nce, lub sealing quab yuam ntawm lub rooj thiab lub cev yuav nce raws li kom nruj lub rooj zaum thiab pob thiab xyuas kom meej sealing kev ua tau zoo.

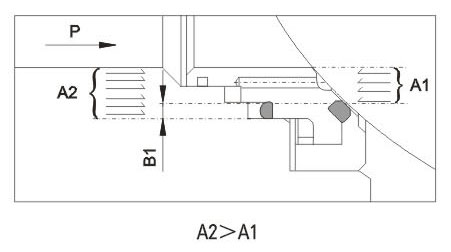

Primary sealing: Upstream. Thaum lub siab sib txawv qis dua lossis tsis muaj qhov sib txawv, lub rooj zaum ntab yuav txav axially raws li lub valve hauv qab lub caij nplooj ntoos hlav thiab thawb lub rooj zaum ntawm lub pob kom nruj sealing. Thaum lub raj xa dej siab P nce, lub zog tawm ntawm thaj tsam A2 ntawm lub rooj zaum valve siab tshaj qhov quab yuam tawm ntawm thaj tsam A1, A2-A1 = B1. Yog li ntawd, lub zog ntawm B1 yuav thawb lub rooj zaum ntawm lub pob thiab paub txog kev sib khi nruj ntawm cov dej ntws.

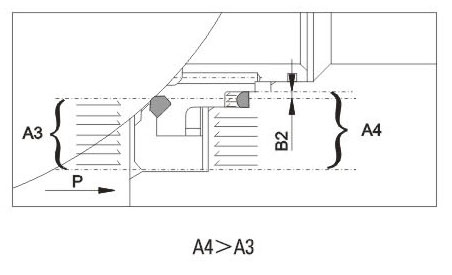

Secondary sealing: Downstream. Thaum lub siab sib txawv qis dua lossis tsis muaj qhov sib txawv, lub rooj zaum ntab yuav txav axially raws li lub valve hauv qab lub caij nplooj ntoos hlav thiab thawb lub rooj zaum ntawm lub pob kom nruj sealing. Thaum lub valve kab noj hniav siab P nce, lub zog tawm ntawm thaj tsam A4 ntawm lub rooj zaum valve siab tshaj qhov quab yuam tawm ntawm thaj tsam A3, A4-A3 = B1. Yog li ntawd, lub zog ntawm B1 yuav thawb lub rooj zaum ntawm lub pob thiab paub txog kev sib khi nruj ntawm cov dej ntws.

9. Cov cuab yeej tiv thaiv kev nyab xeeb

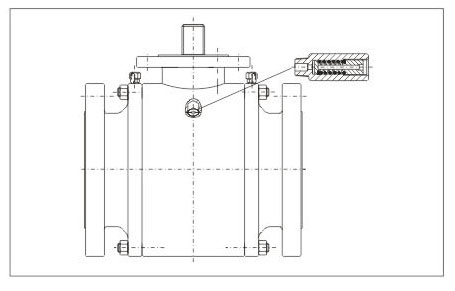

Raws li lub pob valve yog tsim los nrog cov qib siab tshaj plaws thiab theem nrab sealing uas muaj ob lub piston nyhuv, thiab cov kab noj hniav nruab nrab tsis tuaj yeem paub tsis siv neeg lub siab nyem, lub valve nyem kev nyab xeeb yuav tsum tau muab tso rau hauv lub cev txhawm rau tiv thaiv kev phom sij ntawm kev puas tsuaj ntau dhau hauv lub valve kab noj hniav uas yuav tshwm sim vim thermal expansion ntawm nruab nrab. Kev sib txuas ntawm kev nyab xeeb nyem valve feem ntau yog NPT1/2. Lwm lub ntsiab lus yuav tsum tau sau tseg yog qhov nruab nrab ntawm kev nyab xeeb nyem valve yog ncaj qha tawm mus rau hauv qhov chaw. Nyob rau hauv cov ntaub ntawv ncaj qha tawm mus rau hauv cov huab cua tsis tso cai, peb xav hais tias lub pob valve nrog ib tug tshwj xeeb qauv ntawm tsis siv neeg siab nyem nyem rau sab sauv kwj yuav tsum tau siv. Saib rau hauv qab no kom paub meej. Thov qhia rau hauv qhov kev txiav txim yog tias koj tsis xav tau kev nyab xeeb nyem valve lossis yog tias koj xav siv lub pob valve nrog cov qauv tshwj xeeb ntawm kev tsis siv neeg siab nyem rau sab saud.

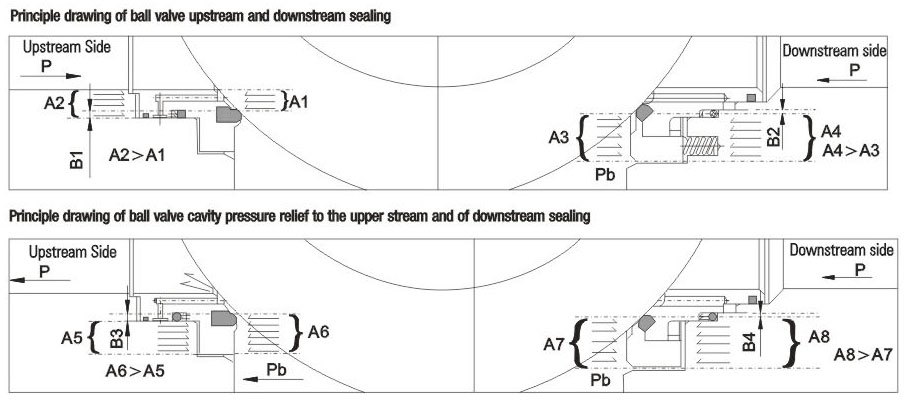

10. Secial Structure Ntawm Tsis Siv Neeg Siab Siab Relief mus rau Upper kwj
Raws li lub pob valve yog tsim los nrog cov qib siab thawj thiab theem nrab sealing uas muaj ob lub piston nyhuv, thiab cov kab noj hniav nruab nrab tsis tuaj yeem paub tsis siv neeg lub siab nyem, lub pob valve nrog cov qauv tshwj xeeb raug pom zoo kom ua tau raws li qhov yuav tsum tau ua kom tsis txhob muaj kev ntxhov siab thiab xyuas kom tsis muaj kuab paug rau ib puag ncig. Nyob rau hauv cov qauv, cov kwj dej sab sauv txais kev sib khi thawj zaug thiab cov kwj dej qis tau txais kev sib khi thawj zaug thiab theem nrab. Thaum lub pob valve raug kaw, lub siab nyob rau hauv lub valve kab noj hniav tuaj yeem paub qhov tsis siv neeg siab nyem rau cov kwj sab sauv, kom tsis txhob muaj kev phom sij los ntawm kab noj hniav. Thaum lub rooj zaum thib ob puas thiab xau, lub rooj zaum thib ob kuj tuaj yeem ua lub luag haujlwm ntawm kev sib khi. Tab sis kev saib xyuas tshwj xeeb yuav tsum tau them rau cov kev taw qhia ntws ntawm lub pob valve. Thaum lub sijhawm teeb tsa, nco ntsoov cov lus qhia ntawm cov dej ntws thiab cov dej ntws. Xa mus rau cov duab kos hauv qab no rau kev sib khi txoj cai ntawm lub valve nrog cov qauv tshwj xeeb.

11. Tshuab-tawm pov thawj Stem
Lub qia sdopts lub tshuab tawm pov thawj qauv. Lub qia yog tsim nrog tus taw ntawm nws hauv qab kom nrog rau qhov chaw ntawm sab sauv kawg npog thiab ntsia hlau, lub qia yuav tsis raug cua tshuab tawm los ntawm nruab nrab txawm nyob rau hauv cov ntaub ntawv ntawm qhov txawv txav nyob rau hauv lub valve kab noj hniav.

12. Corrosion Resistance Thiab Sulfide Stress Resistance
Qee qhov kev tiv thaiv corrosion yog tshuav rau lub cev phab ntsa thickness. Cov pa roj carbon steel qia, tsau ncej, pob, lub rooj zaum thiab lub nplhaib lub rooj zaum yog raug rau cov tshuaj nickel plating raws li ASTM B733 thiab B656. Tsis tas li ntawd, ntau yam khoom siv corrosion kuj muaj rau cov neeg siv xaiv.
Raws li cov neeg siv khoom xav tau, cov ntaub ntawv valve tuaj yeem xaiv tau raws li NACE MR 0175 / ISO 15156 lossis NACE MR 0103, thiab kev tswj hwm nruj thiab kev tshuaj xyuas zoo yuav tsum tau ua thaum lub sijhawm tsim khoom kom ua tau raws li nws xav tau hauv cov qauv thiab ua tau raws li cov kev pabcuam hauv ib puag ncig sulfurization.

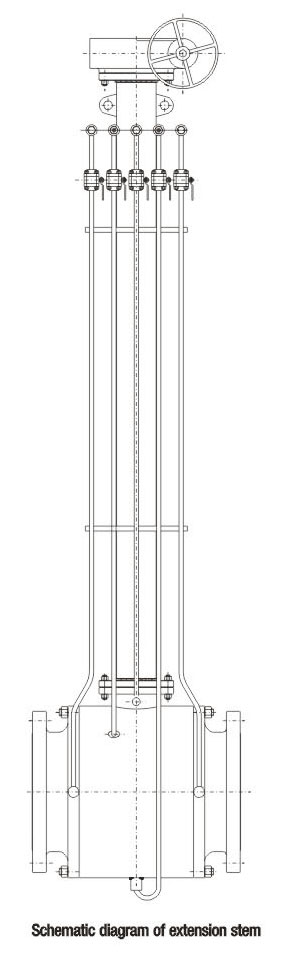

13. Extension Stem
Raws li rau cov embedded li qub, qhov txuas txuas tuaj yeem muab tau yog tias xav tau kev ua haujlwm hauv av. Cov qia txuas ntxiv yog tsim los ntawm qia, sealant txhaj valve, thiab cov kua dej valve uas tuaj yeem txuas mus rau sab saum toj kom yooj yim ntawm kev ua haujlwm. Cov neeg siv yuav tsum qhia txog qhov txuas ntxiv qia yuav tsum tau thiab ntev thaum muab xaj.
Rau cov pob li qub uas tau tsav los ntawm hluav taws xob, pneumatic thiab pneumatic-hydraulic ua haujlwm, qhov txuas txuas ntev yuav tsum yog los ntawm qhov nruab nrab ntawm cov kav dej mus rau sab saum toj flange.
